s312柔性刚性防水套管A型B型规格齐全来图定做

    S312型防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物；刚性防水套管一般适用于管道穿过墙壁之处要求一般防水的构筑物；柔性及刚性防水套管穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内；防水套管施用于建筑、化工、钢铁、自来水、污水处理等单位。


基本参数
产品名称：S312型防水套管
公称通径：DN50mm—DN1000mm
适用介质：饮用水、生活污水等
适用温度：工作温度小于100摄氏度

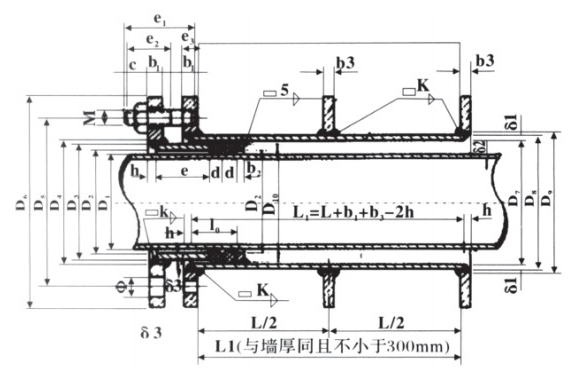

结构图


安装说明

S312型柔性防水套管说明：

        1、柔性防水套管一般穿过墙壁之处受有振动或有严密防水要求的构筑物。
        2、套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。外层防腐由设计决定。
        3、套管穿墙之墙壁，如遇非混凝土墙壁时应改用混凝土墙壁，其浇注混凝土范围应比翼环直径（ D6 ）大 200mm ，而且必须将套管浇固与墙内。
        4、穿管处之混凝土墙厚应不小于 300mm 否则应使墙壁一边加厚或两边加厚。加厚部分的直径Z小应比翼环直径（ D6 ） 200mm
        5、套管的材料重量是按墙厚 L 值为 300mm 应另行计算。
        6、套管部件焊接材料，用 A3 材料制作， T42 焊接。

安装参数表
