闸阀的工作原理及结构解析

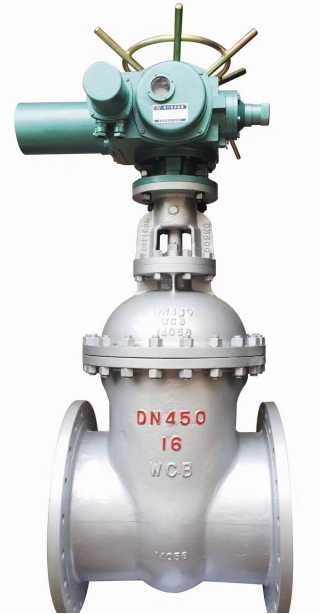

闸阀的启闭部分为闸板，闸板的运动方向垂直于流体方向，闸阀只能全开全关，不能调节和节流。闸门有两个密封面。常用的模式闸门阀的两个密封面形成楔形，楔形角随阀门参数而异。楔形闸阀的闸板可以做成一个整体，称为刚性闸板；也可以制成能产生微量变形的闸板，以提高其工艺性能，弥补加工过程中密封面角度的偏差。这种闸板被称为弹性闸板。闸阀关闭时，密封面只能依靠介质压力密封，即依靠介质压力将闸板密封面压到另一侧阀座，保证密封面密封，即自密封。大部分闸阀采用强制密封，即阀门关闭时，应依靠外力强行将闸板压入阀座，以保证密封面的密封性能。闸阀的闸板与阀杆一起直线运动，称为升降杆闸阀，又称明杆闸阀。升降杆上通常有梯形螺纹，旋转运动通过阀门顶部的螺母和阀体上的导槽变为直线运动，即操作扭矩变为操作推力。当阀门打开时，当闸板的提升高度等于阀门直径的1时：1倍时，流体通道完全畅通，但在运行过程中，这个位置是无法监测的。实际使用时，以阀杆顶点为标志，即不能打开的位置，作为其全开位置。为了考虑温度变化的锁定现象，通常在开到顶部的位置，作为全开阀的位置。因此，阀门的全开位置，根据闸板的位置即行程来确定。有些闸阀，阀杆螺母设置在闸板上，手轮旋转驱动阀杆旋转，提升闸板。这种阀门称为旋转杆闸阀，或暗杆闸阀。
