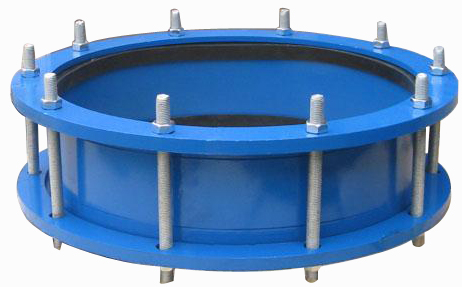

SSJB(AY)型压盖式松套伸缩器
浏览次数:142
产品简介:SSJB(AY)型压盖式松套伸缩器产品具有结构设计合理,密封性能可靠,勿需焊接,装卸方便,能补偿管道一定范围内的位移、错位和挠曲等优点。其工作原理是安装在管道上后,拧紧螺母,弹性密封圈在螺母、压盖的作用下,依靠相互间的斜度,压紧管子外围起密封和连接作用。主要
AY型伸缩器性能特点
该产品结构设计合理,密封性能可靠,勿需焊接,装卸方便,能补偿管道一定范围内的位移、错位和挠曲等优点。其工作原理是安装在管道上后,拧紧螺母,弹性密封圈在螺母、压盖的作用下,依靠相互间的斜度,压紧管子外围起密封和连接作用。主要适用于输送水、油、气和颗粒粉状物介质管道的连接。
AY型伸缩器基本参数
该产品结构设计合理,密封性能可靠,勿需焊接,装卸方便,能补偿管道一定范围内的位移、错位和挠曲等优点。其工作原理是安装在管道上后,拧紧螺母,弹性密封圈在螺母、压盖的作用下,依靠相互间的斜度,压紧管子外围起密封和连接作用。主要适用于输送水、油、气和颗粒粉状物介质管道的连接。

产品型号:SSJB(AY)
产品名称:压盖式松套伸缩器
公称通径:DN50mm—DN3000mm
适用压力:0.6Mpa、1.0Mpa、1.6Mpa
适用介质:清水、污水及其它非腐蚀性流体
工作温度:100摄氏度以下
执行标准:GB/T 12465-2002
产品名称:压盖式松套伸缩器
公称通径:DN50mm—DN3000mm
适用压力:0.6Mpa、1.0Mpa、1.6Mpa
适用介质:清水、污水及其它非腐蚀性流体
工作温度:100摄氏度以下
执行标准:GB/T 12465-2002

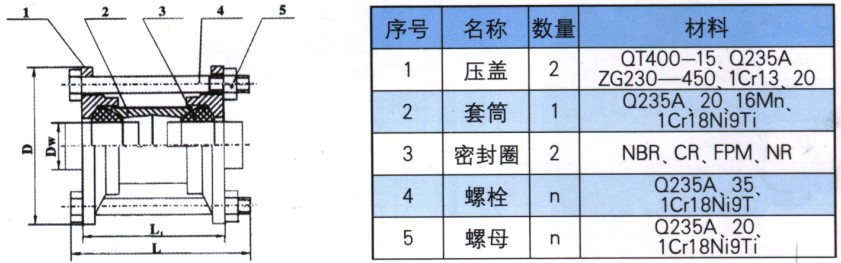

AY型伸缩器结构图及各个部件材质

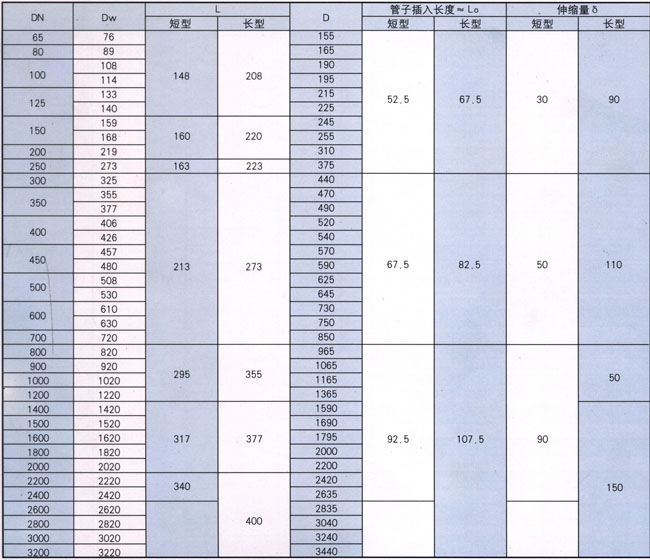

AY型伸缩器参数

AY型伸缩器重量表
注意事项:

AY型伸缩器参数

AY型伸缩器重量表
DN(mm) | 质量(kg) | |
短型 | 长型 | |
65 | 5.6 | 7.1 |
80 | 6.1 | 7.8 |
100 | 8.0 | 10.1 |
125 | 9.3 | 11.8 |
150 | 10.6 | 13.4 |
200 | 14.9 | 19.3 |
250 | 21.1 | 27.0 |
300 | 33.5 | 40.4 |
350 | 37.5 | 45.2 |
400 | 42.0 | 52.0 |
450 | 50.4 | 62.2 |
500 | 57.6 | 72.2 |
600 | 66.2 | 83.2 |
700 | 83.1 | 103.6 |
800 | 172.7 | 211.6 |
900 | 202.9 | 237.5 |
1000 | 221.1 | 258.8 |
1200 | 261.3 | 305.8 |
1400 | 326.3 | 379.6 |
1600 | 390.6 | 453.6 |
1800 | 490.8 | 367.4 |
2000 | 568.5 | 711.6 |
2200 | 675.1 | 777.4 |
2400 | 732.1 | 843.2 |
2600 | — | 905.3 |
2800 | — | 1369.4 |
3000 | — | 1590.7 |
注意事项:
1、伸缩器厂家生产的产品均严格按照国家相应标准制造,绝不偷工减料,以次充好。
2、订货前请提前电话沟通,确定相关参数,以便准确报价、发货。
3、产品出厂前均已检测试压合格,出厂后的产品均执行国家三包政策,严守承诺(详见产品质量承诺)
2、订货前请提前电话沟通,确定相关参数,以便准确报价、发货。
3、产品出厂前均已检测试压合格,出厂后的产品均执行国家三包政策,严守承诺(详见产品质量承诺)
